Обойма для труб і кабелю являє собою цілісний виріб, який сформовано з двох різних функціональних елементів: фіксуючого та закладного.
Фіксуючим елементом є обойма, фактично — пластикове кільце, куди містять трубу або кабель для надійної фіксації. Діаметр кільця є робочою характеристикою виробу. Цей параметр визначає, якого розміру трубу або кабель може бути ефективно закріплено на поверхні.
Розміри, (мм)
|
Макс. діаметр, (мм)
|

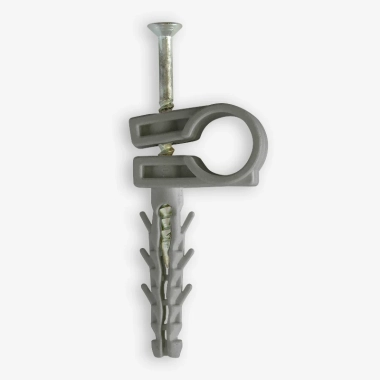

Ø 10–12
|
12
|

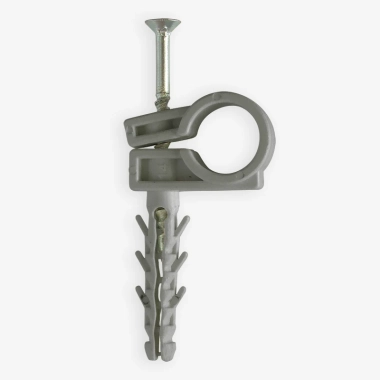

Ø 13–14
|
14
|

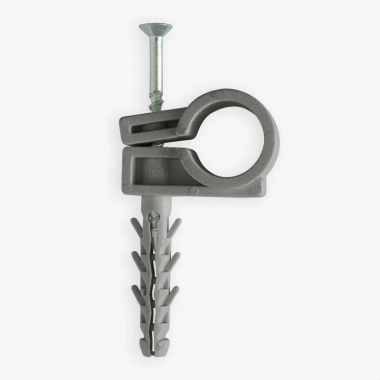

Ø 15–16
|
16
|

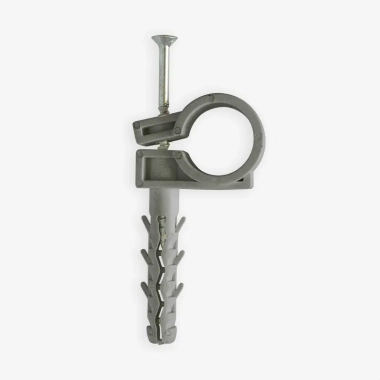

Ø 18–20
|
20
|

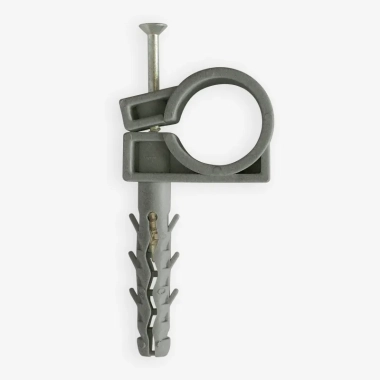

Ø 20–22
|
22
|

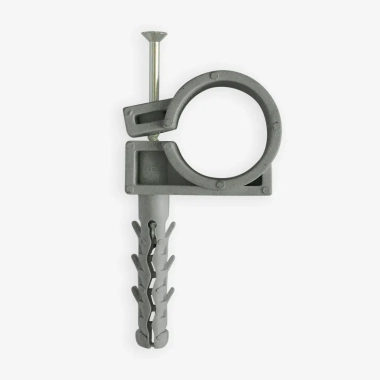

Ø 25–27
|
27
|

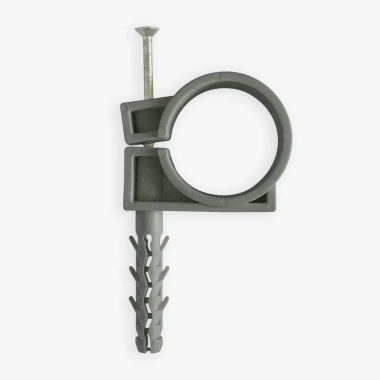

Ø 32–34
|
34
|

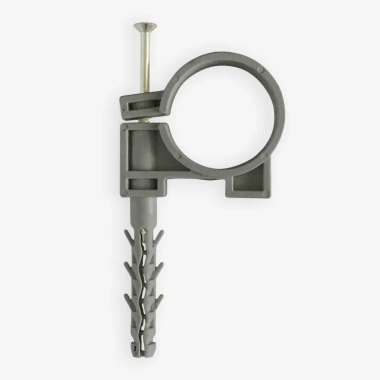

Ø 40
|
40
|
Ø 50
|
50
|
Ø 63
|
63
|
Закладним елементом є дюбель, який створює розпірний фіксуючий вузол всередині матеріалу робочої поверхні після його розклинювання ударним шурупом, який входить до комплекту обойми для труб і кабелю. Дюбель виконує також функцію замку-фіксатора труби або кабелю у пластиковій обоймі. Після установки виробу на поверхню, зафіксований елемент можна витягти тільки якщо шуруп буде викручено, а виріб — цілком демонтовано. Це з’єднання є роз’ємним.
Для того, щоб зафіксувати трубу або кабель за допомогою обойми для труб і кабелю з ударним шурупом, необхідно:
- Зробити розмітку.
- Просвердлити отвори.
- Помістити трубу або кабель відповідного діаметру в кільце.
- Встановити дюбель в отвір.
- Забити ударний шуруп.
Ми вдосконалили звичну конструкцію дюбелю в обоймі для труб і кабелю Ziplex™, значно посиливши його розпірну та стопорну частини за допомогою додавання зубців та вусів, які формують більш надійне зчеплення і запобігають можливості руху елементів назовні. А якісне лиття забезпечує комфортний монтаж, демонтаж та тривалий експлуатаційний термін обойми.
Матеріал
|
Поліпропілен PP-A4
|
Подовження до розриву, %
|
200
|
Робоча температура, °C
|
–20 +100
|
Ударна в’язкість, кДж/м2
|
ND
|
Модуль пружності, МПа
|
950
|
