Хомут з майданчиком під гвинт

Для чого потрібен хомут з майданчиком під гвинт?

Кабельну стяжку зазвичай використовують, щоб зібрати дроти в джгут. Але щойно цей джгут треба закріпити на стіні, стелі, металевій рамі чи корпусі обладнання, до стяжки доводиться добирати додатковий елемент кріплення — монтажний майданчик, дюбель або скобу. Хомут з майданчиком під гвинт вирішує обидва завдання одним виробом: стрічка формує фіксувальну петлю навколо кабелю, а основа, відлита разом зі стрічкою, кріпиться до робочої поверхні метизом.

Сфери застосування хомута з майданчиком під гвинт:

• фіксація кабелів і джгутів кабелів на вертикальних і горизонтальних поверхнях під час електромонтажних робіт;
• прокладання слабкострумових ліній — відеоспостереження, сигналізації, інтернет-кабелю;
• кріплення труб ПВХ, гофротруби, шлангів та інших не надто важких елементів невеликого діаметра;
• організація проводки в електрощитах, на виробничому обладнанні, у транспорті та на металоконструкціях.

Що це нам дає?

Один кріпильний виріб замість двох. Стяжка під шуруп з інтегрованим майданчиком не потребує підбору ширини стрічки до пазів окремої основи, а під час монтажу на висоті жодна з деталей не загубиться і не випаде з рук. Кількість операцій скорочується, а кріпильний вузол виходить цілісним і передбачуваним за міцністю.

Конструкція та монтаж хомута з майданчиком під гвинт

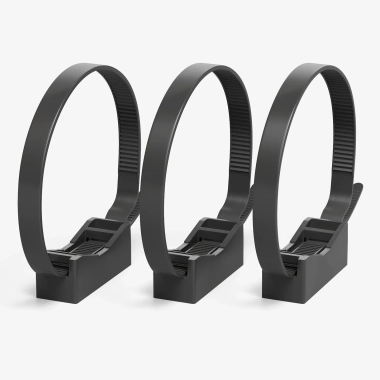

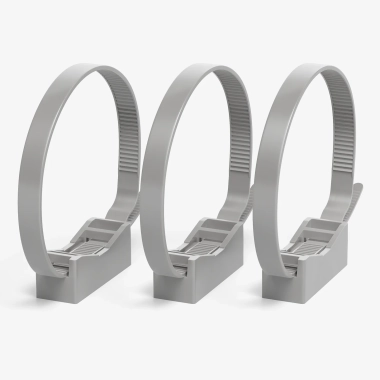

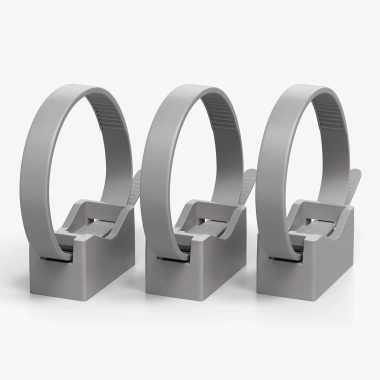

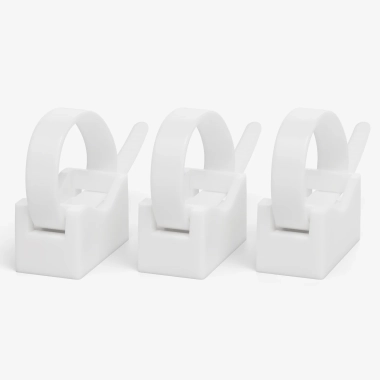

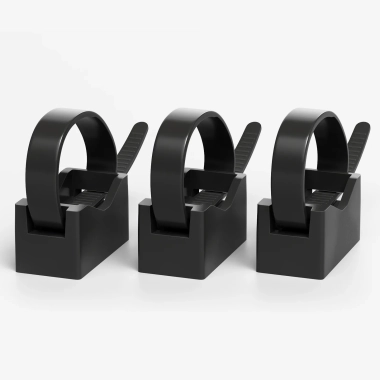

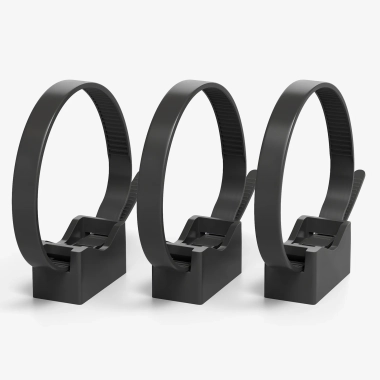

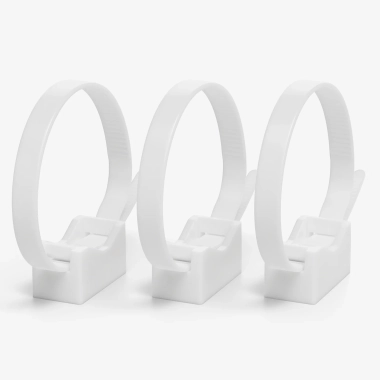

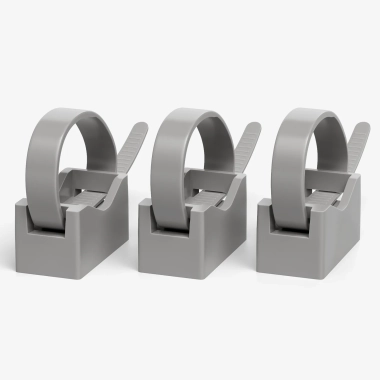

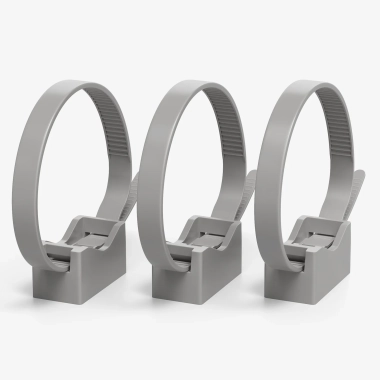

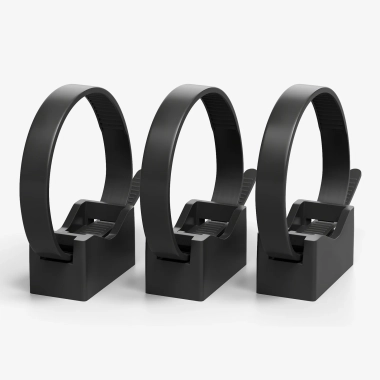

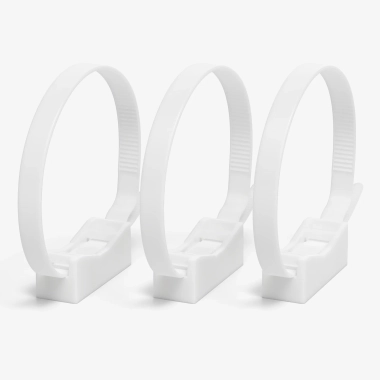

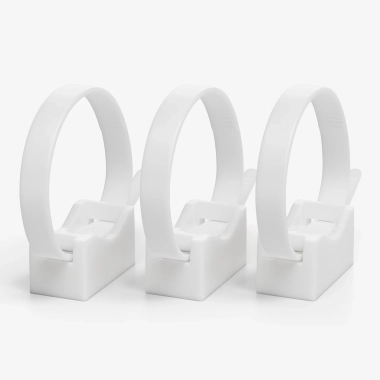

Основу хомута виконано у вигляді прямокутного майданчика з бічними уступами, завдяки яким він лягає на поверхню всією площею, а не точкою, як стяжка з кільцем. Для розмірів 7×140, 7×180 і 7×220 основа має габарити 25×15×15 мм, для розміру 8×315 — подовжена, 42×15×15 мм. У центрі майданчика передбачено наскрізний отвір діаметром 5,2 мм під гвинт або саморіз діаметром до 5 мм. Отвір виконано із зенківкою: головка метизу повністю ховається в корпус і не заважає стрічці та джгуту, що лягає зверху.

Замок хомута — одноразовий, з язичком-фіксатором, який входить у зубці стрічки і не має зворотного ходу. Після монтажу язичок опиняється під джгутом або трубою, тож випадково розстебнути таке з’єднання неможливо — ні під дією вібрації, ні при механічному впливі. Тому якщо в майбутньому планується додавати чи замінювати дроти у джгуті, варто звернути увагу на багаторазові кріплення.

Монтаж хомута з майданчиком під гвинт виконують у кілька кроків:

• у бетоні, цеглі чи камені свердлять отвір і встановлюють дюбель відповідного діаметра;
• у дереві, ДСП, гіпсокартонних конструкціях чи тонкому металі саморіз закручують безпосередньо в поверхню, без попередньої підготовки або з тонким свердлінням;
• метиз проводять крізь отвір у майданчику і затягують до упору, поки головка не сяде в зенківку;
• стрічку обводять навколо джгута кабелів або труби, протягують крізь замок і затягують, формуючи робочу петлю потрібного діаметра.

Що це нам дає?

Металеве кріплення до основи і пластикова петля навколо кабелю — надійне поєднання, яке не послаблюється з часом і не пошкоджує ізоляцію. Масивний майданчик розподіляє навантаження, а утоплена головка гвинта гарантує, що джгут ляже рівно, без перегинів і точкового тиску.

Розміри хомута з майданчиком під гвинт

Довжина стрічки визначає максимальний діаметр джгута, який можна охопити однією петлею, а ширина — межу міцності з’єднання. Розміри основи-майданчика варто враховувати, коли площа поверхні, доступна для монтажу, обмежена.

Матеріал хомута з майданчиком під гвинт: поліамід чи поліпропілен

Кожен розмір і колір хомута з майданчиком під гвинт Ziplex™ доступний у двох виконаннях — з поліаміду PA 66 (нейлону) та з поліпропілену PP A4. Матеріал визначає, в яких умовах кріплення працюватиме найкраще.

Поліамід PA 66 — міцний і еластичний полімер, що не підтримує горіння і має самозатухаючі властивості. Він зберігає механічні характеристики при температурі до –40 °C, витримує ударні навантаження і не схильний до руйнівної дії цвілі, бактерій та паливно-мастильних матеріалів.

Поліпропілен PP A4 — легкий і практичний матеріал, стійкий до впливу деяких агресивних хімічних реагентів. Його робочий діапазон зміщений у бік високих температур — до +100 °C, проте нижня межа становить –20 °C.

Що це нам дає?

Для електромонтажу, неопалюваних приміщень і зовнішніх робіт у холодну пору року краще підійде хомут з поліаміду: він не підтримує горіння і не втрачає еластичності на морозі. Хомут з поліпропілену доцільно обрати для приміщень із підвищеною температурою, біля нагрівального обладнання або там, де можливий контакт з хімічними реагентами. Колір — білий, чорний чи сірий — допоможе зробити кріплення непомітним на поверхні або використати його для маркування ліній.

Якщо для вашого завдання потрібне інше кріплення, зверніть увагу на суміжні вироби. Стяжка кабельна з кільцем має легкий монтажний отвір у вушку замка і підходить для дрібних джгутів, а майданчики для кабельних стяжок дозволяють поєднати окрему основу зі стяжкою будь-якої довжини, зокрема самоклеючу.

Виробник Ziplex гарантує високу якість лиття хомутів з майданчиком під гвинт і постійну наявність усіх розмірів, кольорів і матеріалів на складі.
